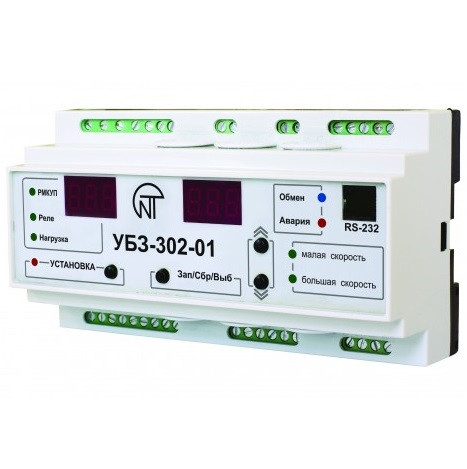

Універсальний блок захисту двошвидкісних електродвигунів УБЗ-302-01 Новатек-Електро

Універсальний блок захисту двошвидкісних електродвигунів УБЗ-302-01

Універсальний блок захисту асинхронних електродвигунів УБЗ-302-01 призначений для захисту двошвидкісних (двообмоткових) двигунів, постійного контролю параметрів мережевої напруги, діючих значень фазних/лінійних струмів, і перевірки значення опору ізоляції електродвигунів.

УБЗ забезпечує захист асинхронних двошвидкісних (двообмоткових) електродвигунів, номінальним струмом від 5 до 50А при використанні вбудованих струмових трансформаторів.

УБЗ забезпечує захист електродвигунів при:

• неякісному мережевому напрузі (неприпустимі скачки напруги, обрив і перекіс фаз, порушення чергування і злипання фаз);
• механічних перевантаженнях (симетричний перевантаження по фазним/лінійних струмів);
• перевищення порогу струму зворотної послідовності (перекіс струму);
• затягнутому пуску двигуна або блокуванні ротора;
• неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед включенням);
• замикання на "землю" обмотки статора під час роботи — захист від струмів витоку на землю";
• тепловий перевантаження двигуна.

Набір тих чи інших параметрів захисту визначає користувач шляхом програмування приладу. По кожному типу захисту можливий заборону або дозвіл автоматичного повторного включення (АПВ) навантаження.

Має повних набір захистів, реалізованих у УБЗ-301. Додатково забезпечує захист від затягнутого пуску і блокування ротора, здійснює контроль перегріву обмоток двигуна з допомогою температурних датчиків.
