Реле часу багатофункціональний РЕВ-201М Новатек-Електро

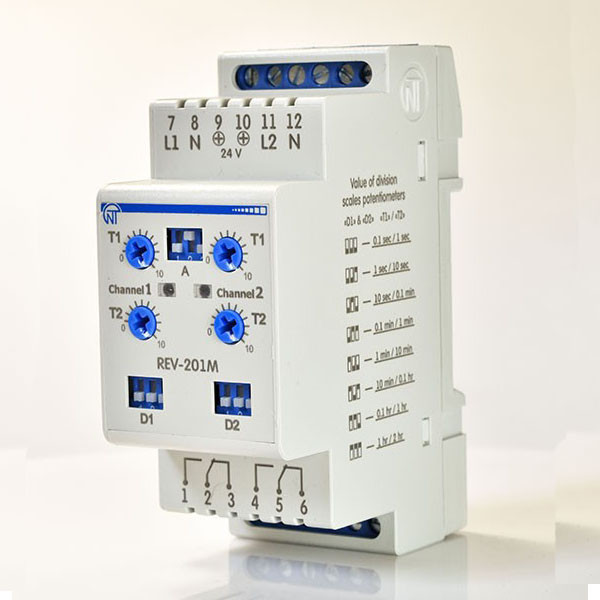

Реле часу багатофункціональний РЕВ-201М

Двоканальне реле часу з затримкою на включення РЕВ-201М призначено для комутації електричних ланцюгів змінного струму 220В/50Гц і постійного струму 24-100В з регульованою затримкою часу включення від 0 до 36000с.

Реле містить два канали і може працювати по одному з чотирьох алгоритмів роботи, заданим користувачем:

• реле з затримкою на включення;
• імпульсне реле;
• реле періодичний (циклічний);
• реле управління.

Алгоритм задается положением переключателей А.

Соответствующая схемы подключения устройства позволяет реализовать:

• независимую работу каналов (выдержка времени отсчитывается с момента подачи питания на конкретный канал);
• параллельную работу каналов (питание на оба канала подается одновременно).

Регулировка временных интервалов производится парой потенциометров и блоком переключателей пределов для каждого из каналов отдельно.

На лицевой панели для каждого канала установлен двухцветный светодиод со следующим алгоритмом:

• зеленое свечение – на канале присутствует напряжение;
• червоне світіння - реле навантаження включено.

Кожен канал на виході має по одному размыкающему і одного замикаючого контакту.

Ланцюг живлення реле гальванічно розв'язана з вихідними ланцюгами.
