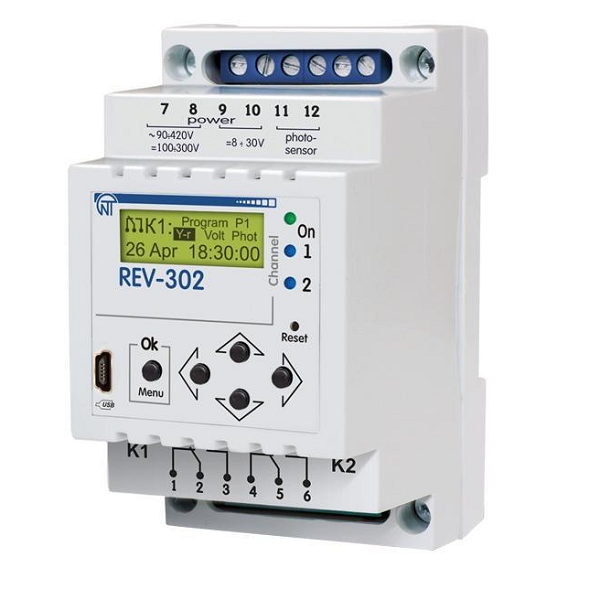

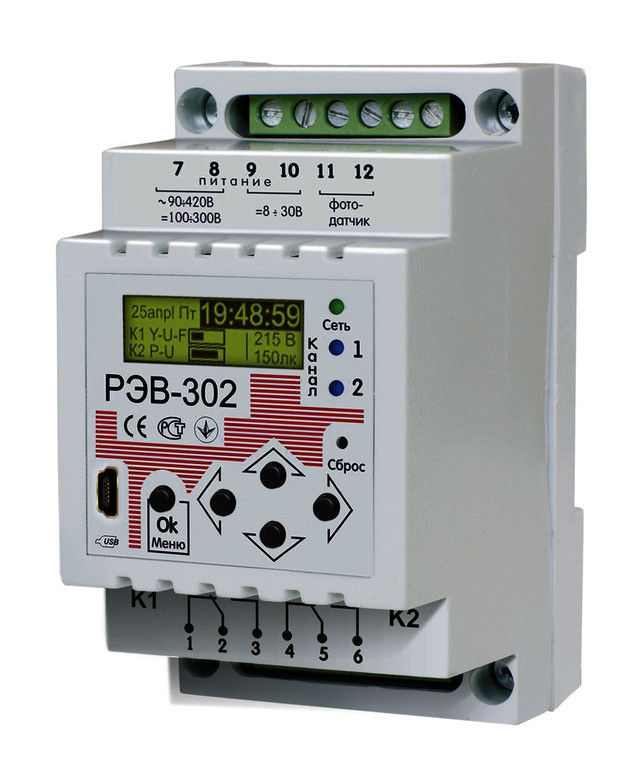

Таймер річний з функціями реле напруги і фото реле РЕВ-302

1.1 ПРИЗНАЧЕННЯ

Багатофункціональний реле РЕВ-302 (надалі реле РЕВ-302) являє собою мікропроцесорний програмований пристрій і призначений для включення/відключення однієї або двох навантажень в попередньо встановлені користувачем моменти часу з урахуванням напруги і освітленості зовнішнього фотодатчика.

Реле РЕВ-302 може бути підключено до мережі змінного струму 220-240 В/50Гц або до джерела постійного струму (див. таблицю 1.1), має 2 групи контактів на переключення з номінальним струмом 16А при комутуючим змінній напрузі 250В. Тимчасова затримка на запуск реле після подачі живлення задається користувачем, так само як і окремі часові затримки на виконання дій реле напруги і реле освітленості (для установки часу повторного включення і т. п.). Передбачена спільна або незалежна робота реле часу, реле напруги та фотореле, функція простого включення контактів навантаження через заданий час після подачі живлення.

1.1.1 Використовуючи РЕВ-302 як реле часу, користувач має можливість складання свого списку вихідних днів і свят. Реле може виконувати функції добового, тижневого, місячного і річного реле часу. Загальна внутрішня пам'ять на 5000 незалежних таймерів, які розподіляються між усіма програмами на день/тиждень/місяць/рік в залежності від обраного режиму. Календар з запасом ходу до 10 років при відсутності зовнішнього живлення. Перехід на літній час відбувається автоматично. Існує функція імпульсного реле часу (періодичне включення/відключення контактів без прив'язки до календаря).

1.1.2 Якщо РЕВ-302 використовується як реле напруги, відбувається відключення контактів навантаження по мінімальному і максимальному напрузі мережі. В РЕВ-302 8 незалежних програм управління і є можливість швидкого перемикання між ними для кожної з груп контактів, незалежні списки тимчасових уставок (таймери) для кожної з програм. Програмне забезпечення, доступне для скачування на сайті www.novatek-electro.com для ПК з зручним графічним інтерфейсом дає можливість редагувати всі налаштування реле і створювати масиви подій або події, прив'язані до восходам і заходів Сонця. Є можливість завантаження попередньо встановлених програм управління через USB вхід з допомогою додаткового програмного забезпечення. Виносний фотодатчик. Російськомовний інтерфейс.
