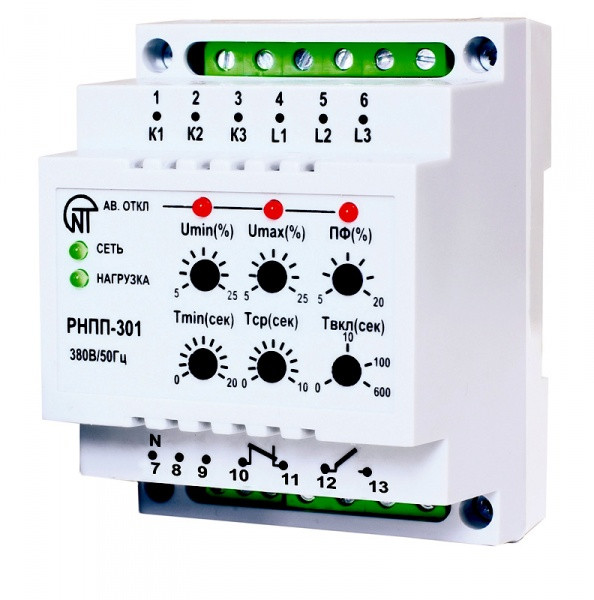

Реле напруги, послідовності, перекосу і обриву фаз, контроль МП РНПП-301

Реле напруги РНПП-301 призначений для: контролю допустимого рівня діючого значення фазного/лінійного напруги (за вибором користувача) з роздільними регулюваннями установок щодо мінімального/максимального напрузі; контролю правильного чергування фаз і відсутності їх злипання; контролю полнофазности і симетричності мережевої напруги з регульованою установкою по перекосу фаз; контролю стану силових контактів магнітного пускача до і після включення навантаження; відключення навантаження 380В/50 Гц шляхом розмикання ланцюга живлення котушки магнітного пускача (комутації електричних ланцюгів постійного і змінного струму) при виникненні умов для спрацьовування з заданим користувачем часом спрацювання (Тср); контролю якості мережевої напруги після відключення навантаження і автоматичного включення її після відновлення параметрів напруги з заданим користувачем часом автоматичного повторного включення (Твкл); індикація всіх видів аварій напруги і не перемикання силових контактів магнітного пускача.

ЗАГАЛЬНІ ПОЛОЖЕННЯ

Реле РНПП-301 (далі «реле») є мікропроцесорним цифровим пристроєм з високим ступенем надійності і точності. Оперативного живлення не потрібно – контрольоване напруга одночасно є напругою живлення. Внутрішня схема реле харчується по трьом фазам, що забезпечує робото - здатність приладу навіть від однієї з фаз (при наявності «нуля»). За вибором користувача можливі два ре - жиму контролю напруги: режим контролю фазних напруг. Для його роботи необхідно зняти перемичку між клемами 8 - 9 і підключити «нуль» мережі до клеми 7. Этот режим рекомендуется там, где для потребителя имеет значение смещение ноля и недопустимы (в пределах выставленной уставки) перекосы фазных напряжений; режим контроля линейных напряжений. Для его осуществления необходимо установить перемычку между клеммами 8-9, «ноль» сети в этом случае можно не подключать. Этот режим рекомендован там, где для потребителя не имеет значение смещение «ноля» и перекос фазных напряжений, а также в сетях с изолированной нейтралью. По перекосу фаз реле будет срабатывать по линейным напряжениям. Примечание ― для сохранения работоспособности и информативности реле только от одной фазы желательно в этом режиме подключать ноль к клемме 7, не снимая перемычку между кл. 8-9. При отсутствии ноля прибор сохраняет работоспособность как минимум, от двух фаз. Входными контактами L1, L2, L3, (клеммы 4, 5, 6, соответственно) реле включается параллельно нагрузке. Режим подключения ноля (N, кл. 7) соответствует выбранному потребителем режиму контроля сетевого напряжения. Клеммы 1, 2, 3 предназначены для контроля состояния силовых контактов магнитного пускателя, подключаются к выходным клеммам силовых контактов пускателя (см. схему подключения). На выходе реле имеет две группы независимых выходных контактов (10-11, 12-13). В «холодном» состоянии (реле без напряжения, не подключено) контакты12-13 разомкнуты, а контакты 10-11 замкнуты. После подключения реле параллельно нагрузке и при наличии напряжения в сети и отсутствии причин срабатывания, через время Твкл., выставленное пользователем, контакты 12-13 замыкаются, а контакты 10-11 размыкаются. Контакты 12-13 рекомендуется включать в разрыв питания катушки пускателя. При срабатывании реле отключение нагрузки производится путем разрыва цепи питания катушки магнитного пускателя через размыкающие контакты 12-13.
