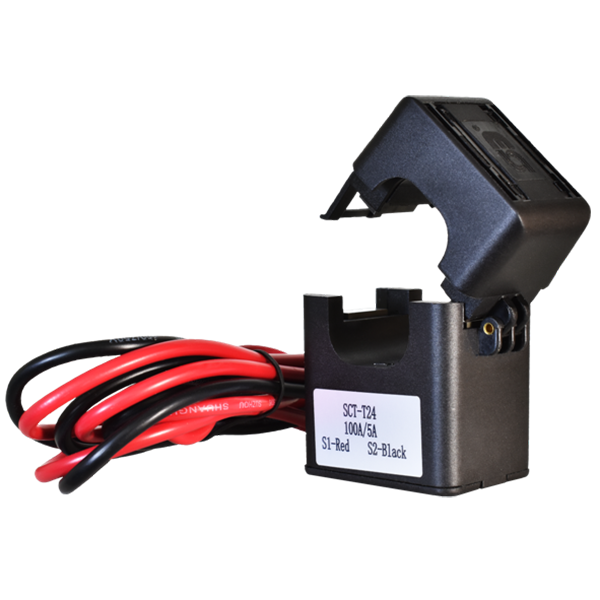

Трансформатори струму з роз'ємним серцевиною SCT-T24 100/5А Новатек
Трансформатори струму з роз'ємним серцевиною SCT-T24 сконструйовані для швидкої і простої установки. Трансформатор з роз'ємним серцевиною Новатек ідеальне рішення для установки на існуючу електричну мережу, защелкивая трансформатор навколо провідника. Цей метод дозволяє проводити більш безпечне, просте і портативний вимірювання струму.
Трансформатор струму SCT-24 100/5A призначений для перетворення струму до значення, зручного для вимірювання.
Трансформатор 100/5A складається з размыкаемого магнітопровода з отвором для первинної обмотки і вторинної обмотки, намотаної на магнітопровід. Вся конструкція поміщена в пластиковий ізолюючий корпус. Через отвір магнітопровода пропускається шина або кабель службовець первинною обмоткою трансформатора. Для зручності монтажу магнітопровід зроблений роз'ємним. Кріплення трансформатора здійснюється на провідник, що слугує первинною обмоткою, з допомогою пластикових затисків. Клемники вторинної обмотки мають гнучкі висновки, запаяні в корпус.
Ток, протекающий по вторичной обмотке трансформатора тока, пропорционален току, протекающему в его первичной обмотке.
Первичные ток |
100А АС |
Вторичный ток |
5А |
Напряжение изоляции |
600В АС |
Максимальное напряжение |
2000В АС (изолированный проводник) |
Рабочая температура |
-15°С... 55°С |
Диапазон частот |
50-400Гц |
Степень защиты |
IP20 |
Относительная влажность |
5% - 85% |
Диаметр внутреннего окна |
24мм |
Точность: – от 5% до 120% In; – 2 × In; – 3 × In. |
1,5% 10% - |
Основні | |
---|---|
Виробник | Новатек-Електро |
Країна виробник | Україна |
- Ціна: 1 659,85 ₴
