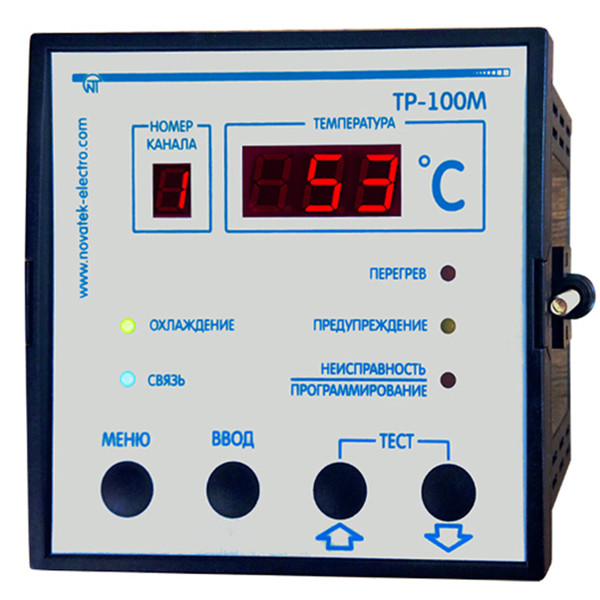

Цифрове температурне реле ТР-100М Новатек
5 985 ₴
5 326,65 ₴
- Під замовлення
- Код: ТР-100М
Відправка з 09 листопада 2025Цифрове температурне реле ТР-100М НоватекПід замовлення
5 985 ₴5 326,65 ₴
+380 (50) 566-24-48
- +380 (67) 708-19-49
повернення товару протягом 14 днів за рахунок покупця
Реле температури ТР-100М Новатек
Цифрове температурне реле Новатек-Електро ТР-100М відноситься до мікропроцесорних пристроїв, призначених для вимірювання і контролю температурного режиму сухого трансформатора по чотирьох датчиків, що підключається по двох - або трипровідною схемою, з подальшим відображенням температури на дисплеї і видачею сигналів тривоги при виході параметрів за встановлені межі.
Новатек-Електро ТР 100М може застосовуватися для захисту двигунів і генераторів.
В даній моделі передбачено універсальне живлення від 24 до 265 В (змінного або постійного струму) і підключення до мережі EIA/TIA-485 по протоколу MODBUS RTU / ASCII.
З Новатек-Електро ТР100М можуть застосовуватися наступні типи температурних датчиків:
- PT100 - платиновий датчик з номінальним опором 100 Ом, при 0 °С;
- PT1000 - платиновий датчик з номінальним опором 1000 Ом, при 0 °С;
- РТС1000 (EKS111) - датчик з номінальним опором 990 Ом, при 25 °С;
- PTC (minika) - холодне опір датчика 20-250 Ом.
| Номінальна напруга живлення, В | 230 / 240 |
| Напруга, при якому зберігається працездатність, | 24...265 |
| Частота живильної мережі, Гц | 45...65 |
| Споживана потужність (від мережі 230 В), Вт, не більше | 6,0 |
| Споживана потужність (від джерела живлення +24 В), Вт, не більше | 2,2 |
| Кількість датчиків, що підключаються, шт. | 4 |
| Типи датчиків, що використовуються для вимірювання температури | РТ100, РТ1000, РТС1000 (EKS111), PTC(minika) Датчики РТС (minika) можуть включатися послідовно по 1, 3, 6 шт. |
| Схема підключення датчиків | 2 / 3 дротова |
| Максимальна довжина проводу датчика залежно від схеми включення, м | 2-х проводная - до 5 3-х проводная - до 100 |
| Погрешность измерения температуры, °С | ±2 |
| Диапазон измеряемых температур, °С РТ100 РТ1000 РТС1000 (EKS111) РТС (minika) |
от -60 до +300 от -60 до +300 от -50 до +120 от +60 до +180 |
| Цифровая фильтрация температуры | есть |
| Количество выходных реле и вид контактов, шт. | 4 - переключающие |
| Коммутационный ресурс выходных контактов реле: - электрический ресурс при 10 А 250 В AC, раз, не менее - электрический ресурс при 10 А 24 В DC, раз, не менее - механический ресурс, раз, не менее |
100000 10000 10000000 |
| Характеристика выходных контактов реле: - максимальный коммутируемый ток при 250 В AC (cosϕ = 1), А - максимальный коммутируемый ток при 250 В AC (cosϕ = 0,4), А - максимальный коммутируемый ток при 30 В DC, А - максимальная коммутируемая мощность, ВА |
10 6 3 2500 |
| Тест выходных реле | есть |
| Тест индикации | есть |
| EIA/TIA-485 MODBUS RTU / ASCII | есть |
| Время хранения данных, лет, не менее | 15 |
| Назначение изделия | Устройства управления и распределения |
| Номинальный режим работы | Продолжительный |
| Степень защиты лицевой панели | IP64 |
| Степень защиты корпуса | IP20 |
| Класс защиты от поражения электрическим током | II |
| Климатическое исполнение | УХЛ 3.1 |
| Допустима ступінь забруднення | II |
| Категорія перенапруги | II |
| Номінальна напруга ізоляції, В | 450 |
| Номінальна імпульсна витримується напруга, кВ | 2,5 |
| Переріз проводів для підключення до клем, мм2 | 0,5...2,5 |
| Момент затягування гвинтів клем, Н*м | 0,4 |
| Маса, кг, не більше | 0,36 |
| Габаритні розміри (ДхШхВ), мм | 110x98x96 |
| Монтаж передбачений на лицьову панель щита (шафи) або приладу | |
| Виріб зберігає свою працездатність при будь-якому положенні в просторі | |
Характеристики
| Основні | |
|---|---|
| Виробник | Новатек-Електро |
| Країна виробник | Україна |
