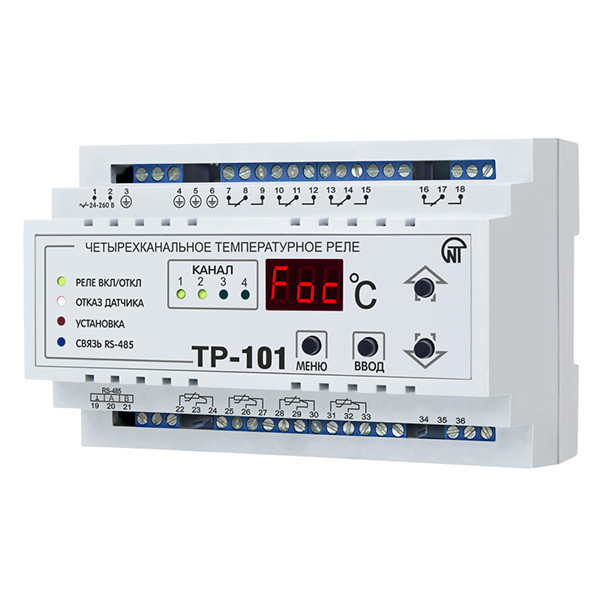

Цифрове температурне реле ТР-101 Новатек-Електро

Реле температури ТР-101 Новатек

Цифрове температурне реле ТР-101 Новатек призначений для вимірювання і контролю температури пристрою по чотирьом незалежним датчикам, що підключається по двох - або трипровідною схемою, з подальшим відображенням температури на дисплеї. Пристрій може бути використано в різних галузях промисловості, комунального і сільського господарства.

Прилад дозволяє здійснювати наступні функції:

• вимірювання температури по чотирьом незалежним каналам з допомогою стандартних датчиків;
• регулювання температури за пропорційно-інтегрально-диференціальним (ПІД) закону, з вихідним ключовим елементом (реле);
• двопозиційне регулювання температури;
• відображення поточного вимірюваного значення температури на вбудованому світлодіодному цифровому індикаторі;
• передачу комп'ютера значення вимірюваних температур контрольованих датчиків по стандартному протоколу Modbus RTU;
• визначення обрив або замикання ліній, підключених датчиків;
• цифрову фільтрацію і корекцію вимірюваної температури;
• програмування кнопками на лицьовій панелі і через ПК;
• збереження параметрів при відключенні живлення;
• захист налаштувань від несанкціонованих змін.

ТР-101 має універсальне живлення і може використовувати будь-яку напругу від 24 до 260В, незалежно від полярності.

Технічні дані:

• Напруга живлення, В: 24-260 AC/DC
• Рекомендований запобіжник для захисту приладу, А: 1
• Тип датчиків, що використовуються для вимірювання температури: Pt50, Pt100, Pt500, Pt1000, Cu50, Cu100, Ni100, Ni120, Ni500, Ni1000, PTC1000
• Кількість датчиків, що підключаються, шт.: 1-4
• Схема підключення датчиків: 2/3 дротова
• Довжина проводу датчика залежно від схеми включення, м: 2-х дротова до 5, 3-х дротова до 100
• Кількість вихідних реле, шт.: 4
• Час зберігання даних, років, не менше: 10
• Похибка вимірювання температури, не більше, С: 2
• Діапазон вимірюваних температур від -50 до +200
• Тест вихідних реле: є
• RS-485 MODBUS RTU: є
• ПІД-регулювання з ключовим елементом (реле): є
• Двопозиційне регулювання: є
• Час вимірювання каналу, сек.: 0,6
• Ступінь захисту корпусу/клемника: ІР30/ІР20
• Кліматичне виконання: У3.1
• Споживана потужність (під навантаженням), ВА, не більше: 4,0
• Маса, кг, не більше: 0,370
• Габаритні розміри, мм: 90 х 139 х 63
• Комутаційний ресурс вихідних контактів:
• електричний ресурс 10A 250В AC, раз, не менше: 100 тис.
• електричний ресурс 10А 24В DC, раз, не менше: 100 тис.
• Монтаж: на стандартну DIN-рейку 35 мм
• Положення в просторі: довільне
