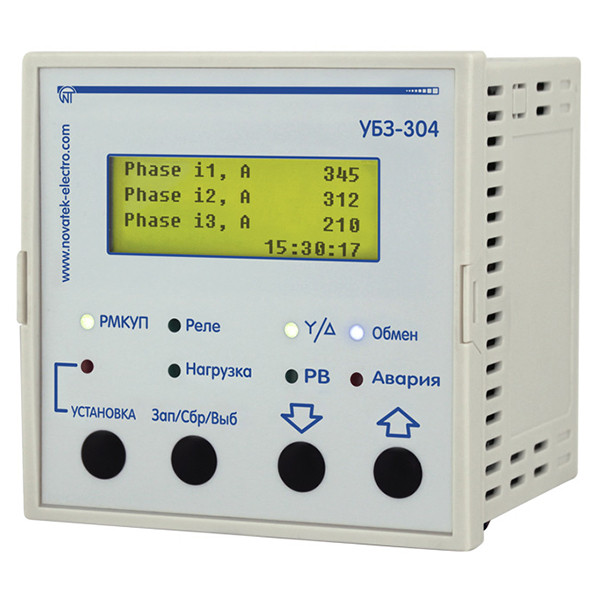

Універсальний блок захисту асинхронних електродвигунів УБЗ-304 Novatek
Блок захисту UBZ-304 призначений для захисту асинхронних електродвигунів потужністю від 2,5 до 315 кВт при використанні зовнішніх стандартних струмових трансформаторів з вихідним струмом 5 А.
Виріб може працювати в мережах як з ізольованою, так і глухозаземленою нейтраллю.
Виконання УБЗ Новатек – щитове.
Виріб забезпечує постійний контроль параметрів мережевої напруги, діючих значень фазних (лінійних) струмів трифазного електрообладнання 380 В 50 Гц і перевірку значення опору ізоляції електродвигунів.
УБЗ-304 забезпечує захист електродвигунів:
- при неякісному мережевому напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекосу фазних / лінійних напруг, зниження частоти мережі нижче заданої і (або) підвищення частоти мережі вище заданої);
- при механічних перевантаженнях (симетричний перевантаження по фазним / лінійних струмів); – при перевищенні порогу струмом зворотної послідовності;
- при несиметрії фазних струмів без перевантаження, пов'язаної з порушенням ізоляції всередині двигуна і/або підвідного кабелю (порівняння коефіцієнта несиметрії струму зворотної послідовності з коефіцієнтом несиметрії напруги по зворотній послідовності);
- при зникненні моменту на валу електродвигуна («сухий хід» – для насосів) – захист щодо мінімального пускового та/або робочого струму;
- при затягнутому пуску двигуна або блокуванні ротора;
- при неприпустимо низькому рівні ізоляції між статором і корпусом двигуна (перевірка перед включенням);
- при замиканні на землю «обмотки статора під час роботи – захист від струмів витоку на землю«; – при тепловій перевантаження двигуна;
- при перегрів обмоток (визначається температура обмоток при використанні вбудованих в двигун температурних датчиків або температура корпусу при використанні зовнішніх температурних датчиків).
По кожному типу захисту можлива заборона і дозвіл АПВ навантаження. ~ 6 ~ UBZ-304 NOVATEK-ELECTRO UBZ-304 забезпечує захист електрообладнання шляхом управління котушкою МП (контактора).
Блок захисту асинхронних електродвигунів УБЗ-304 визначає наявність струмів двигуна при відключеному реле навантаження (при відключеному реле навантаження і функціональному реле в режимі зірка-трикутник). У цьому випадку UBZ-304 ідентифікує аварію зовнішнього контактора, що включає двигун, до тих пір, поки виріб не буде вимкнений або відключений контроль струмів двигуна при відключеному реле навантаження.
UBZ-304 забезпечує керування електродвигунами:
- по аналогових входів "0 – 20 мА" і "0 – 10";
- по каналах дистанційного управління (інтерфейси RS-232 і RS-485);
- кнопками на лицьовій панелі UBZ-304
Зв'язок
Блок захисту УБЗ-304 забезпечує:
- управління і передачу параметрів по інтерфейсу RS-485 згідно з протоколом MODBUS;
- управління і передачу параметрів по інтерфейсу RS-232.
Примітка – Одночасне використання RS-485 і RS-232 неможливо
Тип конструкції (монтажу) вироби |
Щитове виконання |
Ступінь захисту лицьовій панелі |
IP64 |
Ступінь захисту клемника |
IP10 |
Номінальна напруга ізоляції, В |
450 |
Номінальна імпульсна витримується напруга, кВ |
2,5 |
Переріз проводів для підключення до клем, мм2 |
0,5-2 |
Номінальну змінну трифазна напруга живлення |
380 В 50 Гц |
Частота мережі, Гц |
48-62 |
Номінальний струм ТТ, A |
5 |
Гістерезис по напрузі (фазне/лінійне), В |
10/17 |
Гістерезис по теплу, у відсотках від накопиченого тепла при відключенні |
33 |
Точність визначення порогу спрацьовування по струму, не більше, у відсотках від номінального |
2 |
Точність визначення порогів по напрузі, не гірше, В |
3 |
Точність визначення перекосу фаз по напрузі, не гірше, В |
3 |
Напруга, при якому зберігається працездатність: – фазне, при живленні від однієї фази і підключеному нульовому проводі, не менш, В – лінійне, при живленні від трьох фаз не більше, В |
180 450 |
Аналогові входи: – вхід для підключення датчика температури (типи Pt100, Ni100, Ni120), шт. – вхід для підключення датчика температури типу PTC-1000, шт. – вхід для стандартних ТТ з виходом 5 А (тип Т-0.66 або аналогічний), шт. – вхід для підключення диференціального струмового трансформатора (трансформатора нульової послідовності), шт. – вхід вимірювання струму 0-20 мА, шт. – вхід вимірювання напруги 0 – 10 В, шт. |
1 1 3
1 1 1 |
Основні виходи: – реле навантаження – дві групи перекидних контактів для керування пускачем електродвигуна – 8 А 250 В при cos φ=1; – функціональне реле – одна група перекидних контактів – 16 А 250 В при cos φ=1 (призначення реле задається користувачем). |
|
Роздільна здатність по температурі температурних датчиків, °З |
1 |
Споживана потужність (під навантаженням), не більше, Вт |
5,0 |
Маса, не більше, кг |
0,34 |
Габаритні розміри (рис.1), H*B*L, мм |
110*96*88,3 |
Основні | |
---|---|
Виробник | Новатек-Електро |
Країна виробник | Україна |
