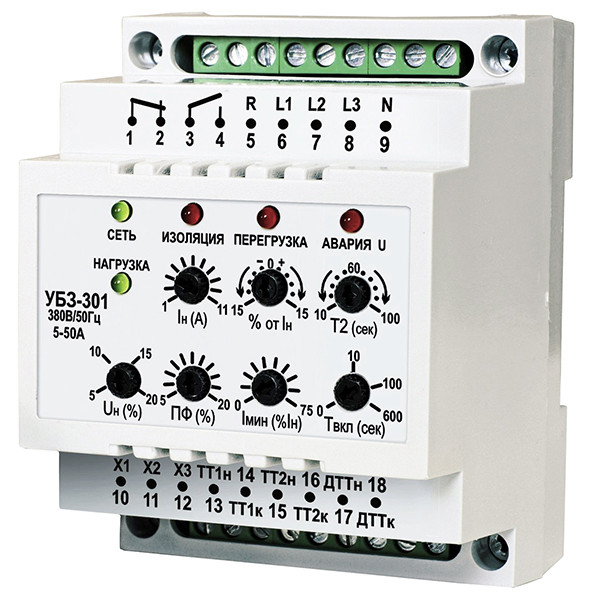

Блок захисту ліфтових електродвигунів УБЗ-301-01 5-50А Новатек

Універсальний блок захисту електродвигунів УБЗ-301-01 Novatek

Універсальний блок захисту електродвигунів УБЗ-301-01 призначений для захисту двошвидкісних (двообмоткових) асинхронних двигунів постійного контролю параметрів мережевої напруги, діючих значень фазних/лінійних струмів кожної з обмоток і перевірки значення опору ізоляції обмоток статора електродвигунів на корпус.

Блок забезпечує захист асинхронних двошвидкісних (двообмоткових) електродвигунів, номінальним струмом від 5 до 50А при використанні зовнішніх струмових трансформаторів, що поставляються в комплекті з виробом.

Здійснює повну і ефективну захист електродвигунів відключенням від мережі і/або блокуванням його пуску в наступних випадках:

неякісному мережевому напрузі (неприпустимі скачки напруги, обрив фаз, порушення чергування і злипання фаз, перекосу фазних/лінійних напруг);

• механічних перевантаженнях (симетричний перевантаження по фазним/лінійних струмів):

1. захист по максимальному струму із залежною витримкою часу (тепловий захист, теплова модель електродвигуна);
2. захист по максимальному струму з незалежною витримкою часу (МТЗ);

• несиметричних перевантажень по фазним/лінійних струмів, пов'язаних з ушкодженнями всередині двигуна – захист від перекосів фазних струмів з подальшою забороною АПВ;
• несиметрії фазних струмів без перевантаження, пов'язаних з порушенням ізоляції всередині двигуна і/або підвідного кабелю;
• зникнення моменту на валу ЕД – захист по мінімальному робочому струму;
• при неприпустимо низькому рівні ізоляції на корпус – перевірка перед включенням з блокуванням пуску при поганій ізоляції;
• замикання на «землю» обмотки статора під час роботи – захист від струмів витоку на землю«.

Блок захисту двигунів Новатек забезпечує захист електрообладнання шляхом управління котушкою магнітного пускача (контактора).

Блок УБЗ-301-01 має два режими роботи за встановленим номінальному току:

• по струму першої обмотки (велика швидкість);
• по струму другої обмотки (мала швидкість).

Управління режимами номінальних струмів здійснюється по замикання/розмикання зовнішніх контактів є сигналом про перехід двигуна в режим відповідної швидкості:

• розімкнене положення – струм першої обмотки (велика швидкість);
• замкнуте положення – струм другої обмотки (мала швидкість).

Блок УБЗ-301-01 забезпечує:

• просту і точну установку номінальних струмів ЕД, використовуючи стандартну шкалу номінальних струмів;
• спрацьовування по перевантаження з залежною витримкою часу. Ця характеристика побудована для умовно холодного двигуна. У процесі роботи вирішується диференціальне рівняння теплового балансу ЕД. Такий підхід дозволяє враховувати попередній стан ЕД і найбільш достовірно приймати рішення про наявність теплового перевантаження. Цей метод дозволяє також врахувати нагрівання ЕД при пусках і обмежити (за бажанням замовника) їх кількість в одиницю часу; - срабатывание по максимальному току с установленной кратностью по току от номинального и с установленной выдержкой времени (МТЗ с независимой выдержкой времени);
• выставление порогов срабатывания регулируемых параметров;
• обеспечение автоматического повторного включения с заданным временем;
• индикацию вида аварии, наличия сетевого напряжения, токового диапазона, на который настроен блок, и включения нагрузки.
